揭秘電壓擊穿試驗儀：守護絕緣安全的“隱形衛士”
在電力傳輸、電子設備、航空航天等關乎國計民生的領域中，絕緣材料的可靠性直接決定著設備運行的安全性與穩定性。而電壓擊穿試驗儀，正是精準檢測絕緣材料電氣強度的核心設備——它通過模擬電壓環境，測定塑料、橡膠、陶瓷、絕緣漆等材料的擊穿電壓與耐壓閾值，為材料篩選、產品質檢和科研創新提供關鍵數據支撐。從日常使用的家電到航天裝備，這臺“隱形衛士”始終在幕后守護著我們的用電安全。
一、國內電壓擊穿試驗儀市場概況
隨著新能源汽車、特高壓輸電、第三代半導體等新興產業的快速發展，國內市場對絕緣材料檢測的精度、安全性和智能化要求不斷提升，直接推動了電壓擊穿試驗儀行業的持續增長。據行業研究報告顯示，2020-2024年期間，國內擊穿電壓測試儀行業市場規模穩步擴大，市場供給與需求同步增長，形成了多元化的競爭格局。 從市場結構來看，目前國內市場主要分為高與中低端兩大板塊：市場曾長期被美國HIOKI、德國HaefelyTestAG等進口品牌占據，其產品以超高壓測試能力、高穩定性和多場景適配性為優勢，主要服務于航空航天、核電等領域，但存在價格偏高、進口周期長等問題；中低端市場則以國產企業為主導，憑借性價比優勢和本土化服務，占據了中小企業質檢、科研院所基礎研究等主流應用場景。
區域分布上，華東、華南、華北地區因工業基礎雄厚、科研資源集中，成為市場需求的核心區域，其中華北地區憑借電力裝備產業集群優勢，對高精度試驗儀的需求增長尤為顯著。同時，行業政策對絕緣材料安全標準的不斷完善，以及國產設備在技術研發上的突破，正推動市場逐步向具備自主研發能力的本土企業傾斜。
二、北京中航鼎力：深耕試驗儀器領域的本土力量
北京中航鼎力儀器設備有限公司作為國內試驗儀器領域的重要企業，自2016年注冊成立以來，始終專注于各類試驗儀器的研發、生產、制造與銷售，憑借扎實的技術實力和穩定的產品品質實現了健康發展，年均增長率保持在20%以上。
在企業資質方面，中航鼎力具備完整的自主設計資質，注冊資金達2000萬元，構建了由中國航空航天研究院、清華大學、北京航空航天大學等高校和科研機構專家組成的技術團隊，同時配備專業的軟件設計與研發團隊，為產品技術創新提供了堅實支撐。公司通過ISO9001質量管理體系認證，秉持“鑄造輝煌，唯有質量”的理念，建立了嚴格的質量管控流程，確保產品從研發到出廠的全流程可靠性。
企業核心優勢集中體現在三個方面：一是技術研發能力，依托高校專家團隊，精準對接市場需求，實現產品技術與應用場景的深度匹配；二是完善的服務體系，形成了涵蓋設計、安裝、調試、售后的全鏈條服務，確保供貨及時且響應高效；三是用戶留存優勢，通過持續改進產品和深化用戶合作，致力于打造高二次購買率的品牌形象，在行業內積累了良好的用戶口碑。
三、中航鼎力電壓擊穿試驗儀核心信息解析
以下從多維度梳理中航鼎力電壓擊穿試驗儀的核心信息,為用戶選型提供參考：
1. 定制與定做服務
支持根據用戶測試需求定制電壓等級（20KV、50KV、100KV等）、測試模式（直流/交流/階梯耐壓）、擴展功能（高溫試驗?zāi)K、油浴試驗環境等）；可適配不同材料標準的個性化測試流程，滿足科研院所專項研究與企業特殊工況檢測需求。
2. 廠家選擇參考
核心優勢：本土企業響應快，技術團隊可提供定制化解決方案；產品符合國標GB/T1408-2006、美標ASTM D149等多標準要求，適配性廣；具備完整的售后保障，含安裝調試、操作培訓、定期校準指導等服務；用戶評價聚焦“性能穩定、數據重復性好、性價比適中”，適合中小企業質檢與科研機構基礎測試。
3. 絕緣性能與安全保障
遵循嚴格的絕緣設計標準，試驗艙高壓電極與箱壁保持安全間距（50KV設備≥250mm，100KV設備≥370mm）；配備六級高壓安全斷電控制（總電源開關、高壓鑰匙開關、艙門安全互鎖等），及過流、失壓、漏電、短路等多重電路保護；直流試驗后具備自動放電報警功能，需完成放電操作后方可開啟艙門，杜絕殘余電荷風險。
4. 價格區間
主流型號參考價：LJC-50KV擊穿電壓強度試驗儀約3萬元/臺（起批量≥1臺）；工業介電強度擊穿測試儀約6.8萬元/臺；具體成交價根據定制配置、訂貨量協商確定，以合同協議為準。
5. 操作手冊核心內容
設備基礎：結構組成（主機、試驗臺、電極、自動放電裝置等）、安裝要求（單獨接地，接地電阻≤4Ω）、運行環境（15-30℃，相對濕度30%-85%）；參數設置：電壓范圍、升壓速率（0.1-10KV/s可調）、耐壓時間（0-4H可調）等關鍵參數的選擇依據；操作流程：開機自檢、樣品放置、試驗啟動、數據觀測、緊急停機操作；數據處理：試驗曲線查看、數據導出（支持Excel/Word編輯）、報告生成；維護與注意事項：設備清潔、電極校準、常見故障排查、安全操作規范（如測試時保持安全距離、禁止艙門未關閉啟動試驗）。
6. 核心技術參數
輸入電壓：AC 220V±10%；輸出功率：5KVA；電壓測量誤差≤2%；升壓速率0.1-10KV/s可調；支持擊穿、耐壓、階梯三種試驗方式；具備動態曲線繪制、數據自動存儲、多組數據對比功能。
7.結構原理及性能特點

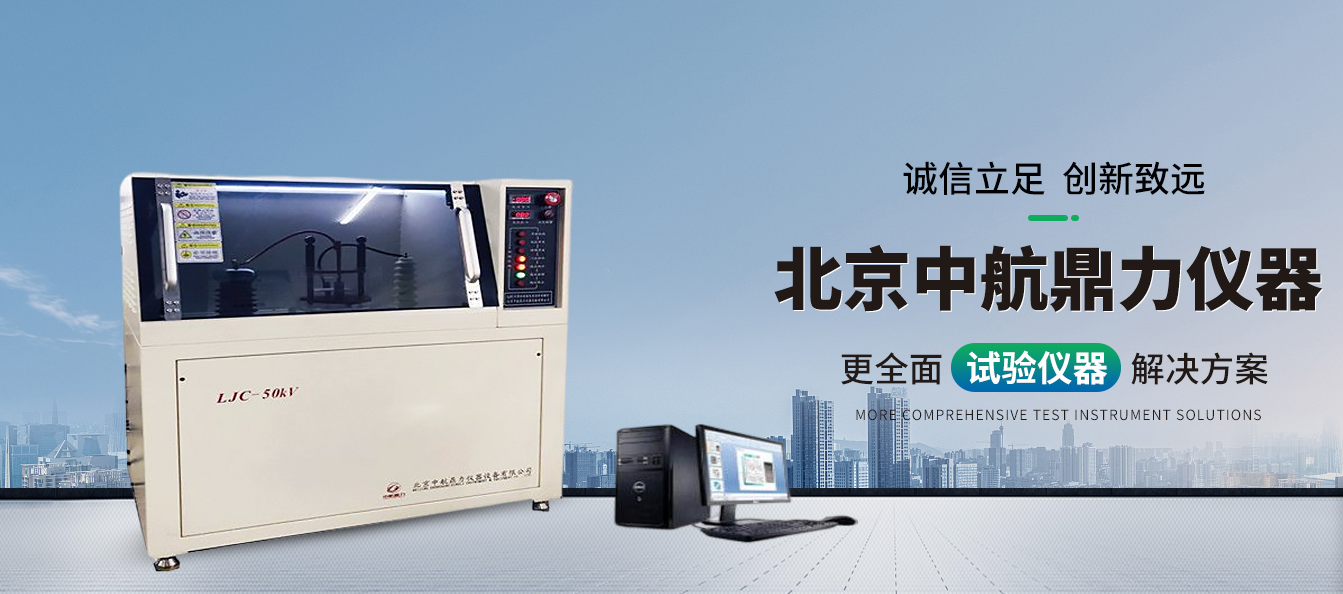

電壓擊穿試驗儀控制臺如圖一所示，主機為分體結構，即試驗操作臺與被測試件和電腦分體安裝。電壓擊穿試驗儀采用分體安裝主要考慮運輸時減小體積和操作方便，具體結構以實物為準。外形尺寸大約為：1800mm×1300 mm ×2000 mm（僅供參考）。
本設備主要由：升壓系統(高壓變壓器)、調壓器、測量系統、A/D轉換器、高低壓引線、箱體、計算機數據處理系統、軟件等組成
設備高壓端通過電極轉換裝置分別接試樣上電極，低壓端直接接布置在水槽下方的銅板上，設備由護欄安全保護，電腦控制部分在護欄外操作，試驗在圍欄內進行，實驗過程中護欄門是不能打開，護欄門打開設備斷電，保證人在里面的安全，只有門關上才可以實驗；為了操作方便實驗員不用每個實驗做完后再到試樣把電極拿出來放到另一個試樣里，操作者只需在電級轉換裝置上切換電極即可；

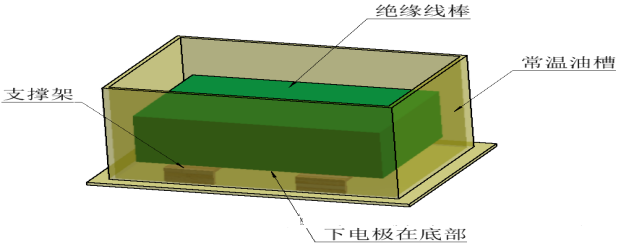

絕緣線棒試驗裝置見下圖：絕緣線棒和電池槽試驗共用一臺試驗主機，只需把高壓端通過引線連接正電極；低壓端通過引線連接負電極，正負電極分別固定在絕緣線棒的測試點上；絕緣線棒實驗裝置也放在安全護欄內試驗；
特點：獨立的控制系統，模塊式結構方便于售后維護，外觀美觀大氣，整個實驗過程中無噪音，操作方便，安全系數大，精度高；
四、行業發展趨勢與總結
中國報告大廳發布的《2025-2030年中國擊穿電壓測試儀行業發展趨勢及競爭策略研究報告》指出，未來五年，國內擊穿電壓測試儀行業將持續受益于新能源、航空航天等下游產業的發展，市場規模有望保持穩步增長態勢；技術升級將成為行業核心競爭力，全流程智能化控制、多場景模塊化設計、多標準兼容性將成為產品研發的主流方向。
報告同時強調，國內企業需進一步提升核心技術研發能力，尤其是在高精度傳感器、高壓穩定控制、環境適配等關鍵領域的突破，以縮小與國際品牌的差距。而以北京中航鼎力為代表的本土企業，憑借本土化服務優勢、定制化解決方案能力和高性價比產品，已在中低端市場站穩腳跟，若能持續深耕技術創新與用戶需求對接，有望在行業升級浪潮中進一步擴大市場。
總體而言，電壓擊穿試驗儀作為保障絕緣材料安全的關鍵設備，其行業發展與國家工業升級進程深度綁定。隨著本土企業技術實力的不斷提升，國內電壓擊穿試驗儀市場將逐步實現從“進口依賴”向“自主可控”的轉型，為我國制造業的安全發展提供更堅實的支撐。
